青石欄桿施工方案
2.0.1 本工法將石欄桿構件的石榫與榫窩之間滿鋪素水泥漿,再讓石構件的石榫與榫窩自身連接組裝成石欄桿。
2.0.1 施工簡便快捷,工藝簡單,所需的機械設備和人力較少,可縮短施工工期,降低成本。
2.0.2 采用本工法施工易于保證石欄桿的鋪設質量,石欄桿安裝節點嚴密,灌漿飽滿,安裝堅實牢固,接縫線條流暢清晰,造型準確,邊角整齊圓滿。
3 適用范圍 本工法適用于別墅庭院、河岸、池岸、觀光亭子、寺廟等仿古建筑的石欄桿施工。
4 工藝原理 將地栿的上面按望柱和欄板的寬度鑿出一道淺槽來,即 “落槽” (落出的槽又叫“仔口”),在槽內鑿出欄板和柱子的榫窩;在望柱子的底面鑿出榫頭,柱子的兩個側面落欄板槽,槽內按欄板榫的位置鑿出榫窩;欄板的兩頭和底面鑿出石榫,安裝在柱子和地栿上的榫窩內。讓地栿、望柱和欄板以石活自身的連接方式組裝起來。
5 施工工藝流程及操作要點
5.1 施工工藝流程
5.2 操作要點
5.2.2 施工準備:
1 石欄桿構件進場驗收
1)加工好的石欄桿構件不得有裂縫、隱殘、污點、紅白線、石瑕、石鐵等缺陷。可用鐵錘仔細敲打,如有當當作響之聲,即為無裂縫隱殘之石欄桿構件,如用叭啦之聲,則表明石欄桿構件有隱殘。
2)石紋的走向應符合構件的受力要求,地栿石應為水平走向,柱子,角柱等應為垂直走向。
3) 石欄桿構件品種、質量、加工標準、規格尺寸、標號、色澤應符合設計要求,具有出廠合格證和試驗報告
4)檢查石欄桿構件的榫長是否達到設計要求(若設計無具體要求,一般榫長不少于60mm);檢查樓梯段、轉角、弧型或其它異型構件是否根據圖紙要求放樣下料,異型構件的圖案加工及角度控制是否準確。
5)核對構件上的編號標記,如編號不齊全、不明顯的,應加以補編,以免裝錯。
石欄桿安裝前應做好技術交底工作。 3 根據設計要求,結合現場情況制定施工方案。
拉線檢查,復核基礎墊層表面標高是否符合設計要求,如有高低不平,應用細石混凝土填平。
石欄桿安裝前,應按照設計圖紙繪出石欄桿的地栿石、欄板石、望柱等構件的排列圖,在施工部位放出石構件的中心線及邊線。
石欄桿安裝前,應清除石構件表面的泥垢,水銹等雜質,必要時用水清洗。
選用的石構件,其強度等級不應低于MU20。地栿石座漿的砂漿應為水泥砂漿,強度等級不低于M10。

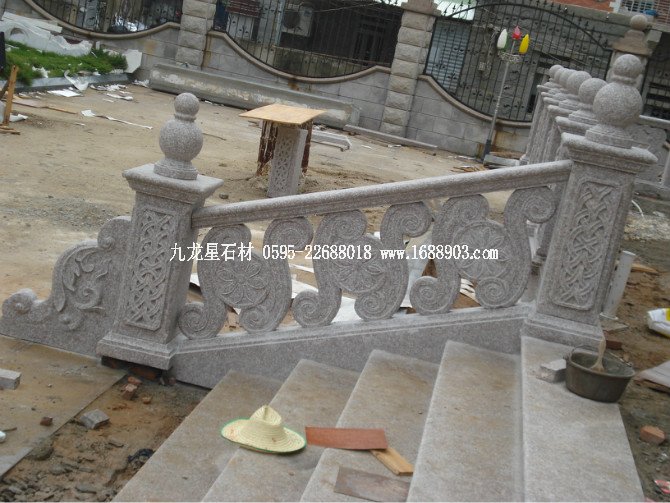

本公司石材欄桿案例圖
5.2.3 石欄桿地栿石的鋪設
1 地栿石鋪設前,先將基礎墊層上的泥土、雜物等清除干凈。
2 拉通線確定中心線及邊線,并彈出墨線,然后按線穩好地栿。地栿穩好后,檢查地栿上望柱和欄板的位置。
3 地栿石鋪設時應先座漿,即先在基槽底攤鋪水泥砂漿,按線用撬棍將地栿石點撬找平、找正,墊穩。然后用大麻刀灰勾縫。
4 最后將石面沖刷打點干凈
5.2.4 望柱的安裝 1 拉線安裝,在柱座面上彈出柱身邊線,在柱座側面彈出柱身中心線,安裝時柱頂石上的十字線應與柱中線重合。
2 石柱安裝時,應將望柱榫頭和地栿石的榫槽、榫窩清理干凈,先在榫窩上抹一層水灰比為0.5素水泥砂漿,厚約10mm,再將望柱對準中心線砌上,如有豎向偏斜,可用鐵片在灰縫邊緣內墊平。
3 安裝石柱時,應隨時用線墜檢查整個柱身的垂直,如有偏斜應拆除重砌,不得用敲擊方法去糾正。
5.2.5 欄板安裝 1 安裝望柱也應按規矩拉通線,按線安裝,欄板安裝前應在望柱和地栿石上彈出構件中心線及兩側邊線,校核標高。欄板位置線放完后,按預先畫好的欄板圖進行安裝。
坐漿:欄板安裝前將柱子和地栿上的榫槽、榫窩清理干凈,刷一層水灰比為0.5的素水泥漿,隨即安裝,以保證欄板與望柱之間不留縫隙。
搬運:欄板搬運時必須使每條繩子同時受力,并仔細校核石料的受力位置后慢慢就位,將挑出部位放于臨時支撐上。
就位:欄桿石構件按榫、窩、槽就位。
凋整:當欄板安裝就位后仔細與控制線進行校核,若有位移,應點撬歸位,將構件調整至正確位置。
1 地栿石
2 欄板
3 望柱
4 欄板槽子
5 尋杖眼
6 勾縫:如石料間的縫隙較大,可在接縫處勾抹大理石膠,大理石膠的顏色應根據石材的顏色進行調整,采用白水泥進行顏色可達到最佳效果;如縫子很細,應勾抹油灰或石膏;若設計有說明則按設計說明勾縫。灰縫應與石構件勾平,不得勾成凹縫。灰縫應直順、嚴實、光潔。
7 安裝完畢后,局部如有凸起不平,可進行鑿打或剁斧,將石面“洗”平。 其它細部處理
1 沉降縫(伸縮縫)的施工:按設計要求的間距將欄板及地栿石斷開,沉降縫(伸縮縫)兩端均應設望柱,縫寬按設計要求留設(如設計無要求,按50米留設一道沉降縫,縫寬3cm)。
2 樓梯段、轉角及弧型部位由于異型構件較多,所以更應嚴格按圖紙要求放樣下料,并在石構件的背側上編號標記,以確保安裝時對號入座。
勞動力組織安排情況 以每天完成50米欄桿為例安排。管理人員、技術人員、安裝工、搬運工、泥水工合計18人。
石欄桿安裝時,榫與槽連接的部分可以采用傳統的桃花漿、江米漿,也可采用石膠等新型材料,本工法采用素水泥漿連接施工,素水泥漿水灰比為0.5。 6.0.2 地栿連接所采用砂漿強度等級不低于M10(設計有要求時必須應符合設計要求),應具有試驗報告。砂的粒徑以中砂較好。
設備機具 1 小型機具:砂漿機、切割機。 2 檢測工具:經緯儀、水準儀、彎尺、墨斗、平尺、墜線、楔形塞。 3 輔助工具:橡皮錘、鏟、瓦刀等。 4 安全設施:襪罩、圍裙、套褲、手套、眼鏡。
石欄桿安裝質量要求應符合《古建筑修建工程質量檢驗評定標準》CJJ70-96的要求
石欄桿構件的品種、質量、加工標準、規格尺寸應符合設計要求。檢驗方法:觀察檢查。
安裝石欄桿構件的灰漿應符合設計要求。檢驗方法:檢查試塊試驗報告。
石欄桿構件安裝的圖案和形式應符合設計要求。檢驗方法:觀察檢查。
基本項目
1 地栿石、望柱、欄板等節點的榫卯做法和安裝應位置正確,大小合適,節點嚴密平整,灌漿飽滿,安裝堅實牢固。檢驗方法:觀察和尺量檢查。
2 表面起線的石欄桿構件應做好線條流暢清晰,造型準確,邊角整齊圓滿
3 安裝好的石欄桿外觀色澤應均勻一致,無雜色和污點。檢驗方法:觀察檢查。
4 石欄桿安裝的允許偏差和檢驗方法按表7.1.3執行。
施工前操作人員必須熟悉工程設計要求及古建筑傳統作法,雕刻構件應首先制作樣品,經檢驗合格后再成批制作。
在確定欄桿構件數量時要留出適量損耗,以免出現多次補貨現象,以及由于補貨引起的色澤偏差,定貨時要注意標注產品規格、型號及使用單位。
在沉降縫(伸縮縫)處將欄板及地栿石斷開,縫寬按設計要求留設,沉降縫(伸縮縫)兩端均應設望柱。 7.2.4 安裝石欄桿前應將石構件上的泥垢沖洗干凈,安裝欄桿時保持石構件表面濕潤;
安裝石欄桿時一般多用墊鐵片來調整標高。
石構件安裝時如果望柱或欄板不跟線,或“頭縫”不合適,都要用撬棍點撬到位,若局部有凸起不平無法安裝,用小型切割機按照設計圖案仔細裁割,使接縫吻合,再用橡皮棰敲實,最后將石縫用灰勾嚴。 7.2.7 安裝時柱子底面的榫頭要與地栿石上面榫窩對準,欄板底面的石榫與地栿上的榫窩對準,欄板兩側的石榫與柱子側面的榫窩對準。
安裝就位的構件楞角處應包裹保護,防止磕碰致殘。同時應注意保持石面清潔,防止灰漿或油質液體等污染石面。
勾縫用的砂漿應隨伴隨用,隨坐漿隨安裝,常溫拌成后應在3～4h內使用完畢。 7.2.10 砂漿的品種、強度必須符合設計要求,并具有適宜的和易性,坐漿灰漿應擠密飽滿。
石欄桿勾縫宜用過篩的細砂,所用水泥砂漿應采用較小的水灰比,水泥砂漿配合比應符合設計要求。勾縫應自上而下按實有接縫勾縫,
石欄桿構件若局部有污點或紅白線等外觀不佳的缺陷,應安排到不引人注目的位置上。
石欄桿安裝完成后應保持石料表面濕潤做好養護,養護不少于3天。
嚴格執行安全生產法律法規,規章制度及建筑安全生產標準規范。
操作前對施工人員應進行安全交底,增強自我保護意識。
施工人員應按規定著裝,配戴勞動手套、圍裙等保護用品,剔鑿石料時應戴好防護眼鏡并適當圍擋,防止石渣飛濺傷人。
搬運石構件的木杠、繩子使用前必須經過檢查,不得帶有傷殘隱患,發現隱患立即更換。搬運時要聽號子統一行動,緩起緩落防止傷人。
操作中使用的切割機等小型機具,必須遵守相應的機械操作規程。
搭設腳手架要符合安全要求,應設專人進行檢查,每日作好安全檢查紀錄。
現場設勤雜專人,及時清運碎石、石碴,做到每日活完下腳清,保持道路暢通。
使用切割機切割石料時,應注意灑水作業,降低噪音,防止粉塵飛揚,污染環境,危害人體健康。
施工過程中加強管理,采取設立隔間墻、隔間罩等消音措施降低施工噪音到允許值以下。晚上22:00時~次日7:00時,禁止使用切割機切割石料。
施工過程中的建筑垃圾及生活垃圾及時清理和運走,保持現場整潔。 1
石欄桿構件的石榫與榫窩之間連接時鋪素水泥漿,與傳統的桃花漿、江米漿相比,備制漿液簡便,易于操作,可節約人工,縮短施工工期,節約造價2-3元/ m。與鋪設石膠等新型材料相比,可節約造價10—15元/ m。
石欄桿構件利用石榫與榫窩自身連接安裝起來,與石構件采用“銀錠”、 “扒鋦”等鐵件連接相比,工藝更簡單,施工更快捷,可節約人工和錨掛件,縮短施工工期,節約造價2-3元/ m,且石欄桿構件利用石榫與榫窩有效連成一體,可承受外力荷載,有效保證工程質量。
石欄桿蘊含著中國的傳統建筑文化,同時也是中華民族智慧與勤勞的結晶,石欄桿連接安裝施工方法的繼承有助于發揚光大我民族建筑技藝之特點。
本工法結合了南安師范尊師塔石欄桿和南安市外二環路一標段普美橋、南安市內溝河沿岸石欄桿等多個工程的施工經驗的進行總結,在施工過程中能較嚴格控制各工藝流程,確保工程施工質量,這些工程均已通過竣工驗收,經檢測這些石欄桿安裝節點嚴密,灌漿飽滿,安裝堅實牢固,接縫線條流暢清晰,造型準確,邊角整齊圓滿。石料外觀色澤均勻一致,無雜色和污點位、監理單位和監督站的好評,
